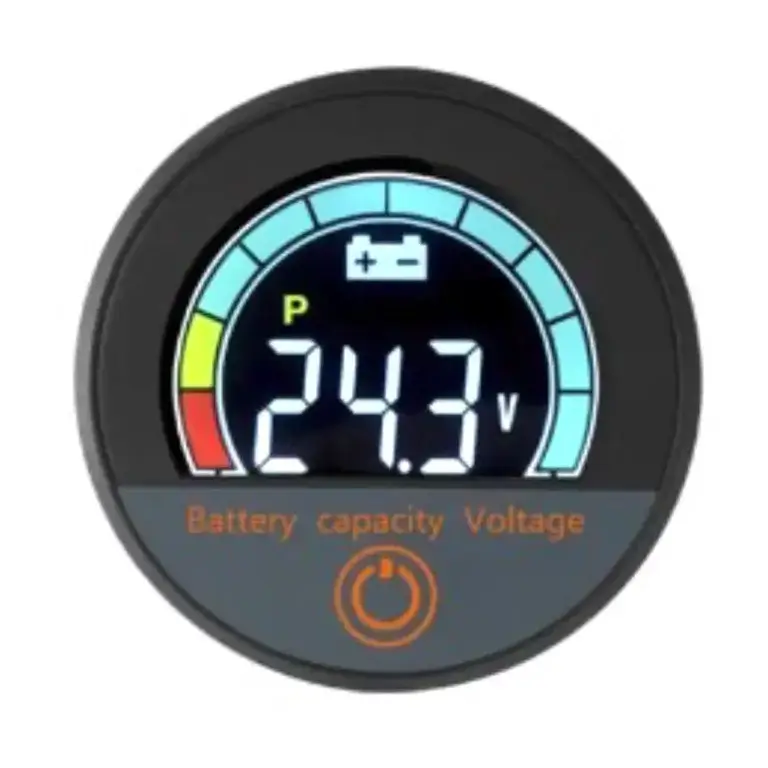

Cet indicateur est universel, il peut être utilisé pour des batteries au plomb, lithium fer phosphate et NMC de 7 V à 90 V.
Il est prévu pour être incorporé dans une paroi et ne craint pas les projections d’eau.
Il se base sur la tension de la batterie pour définir l’autonomie restante.
Il se connecte directement sur le + et le – de la batterie.
Sa très faible consommation et son extinction automatique configurable permet de consommer très peu d’énergie.
Son bargraphe permet une lecture rapide du niveau de décharge de la batterie.
Plage de tension d’entrée : 7 à 90 VDC
Affichage LCD couleur
Consommation en affichage : <15 mA
Température de fonctionnement : -20°C à 80°C
Dimensions : 59 mm de diamètre et 18 mm de hauteur

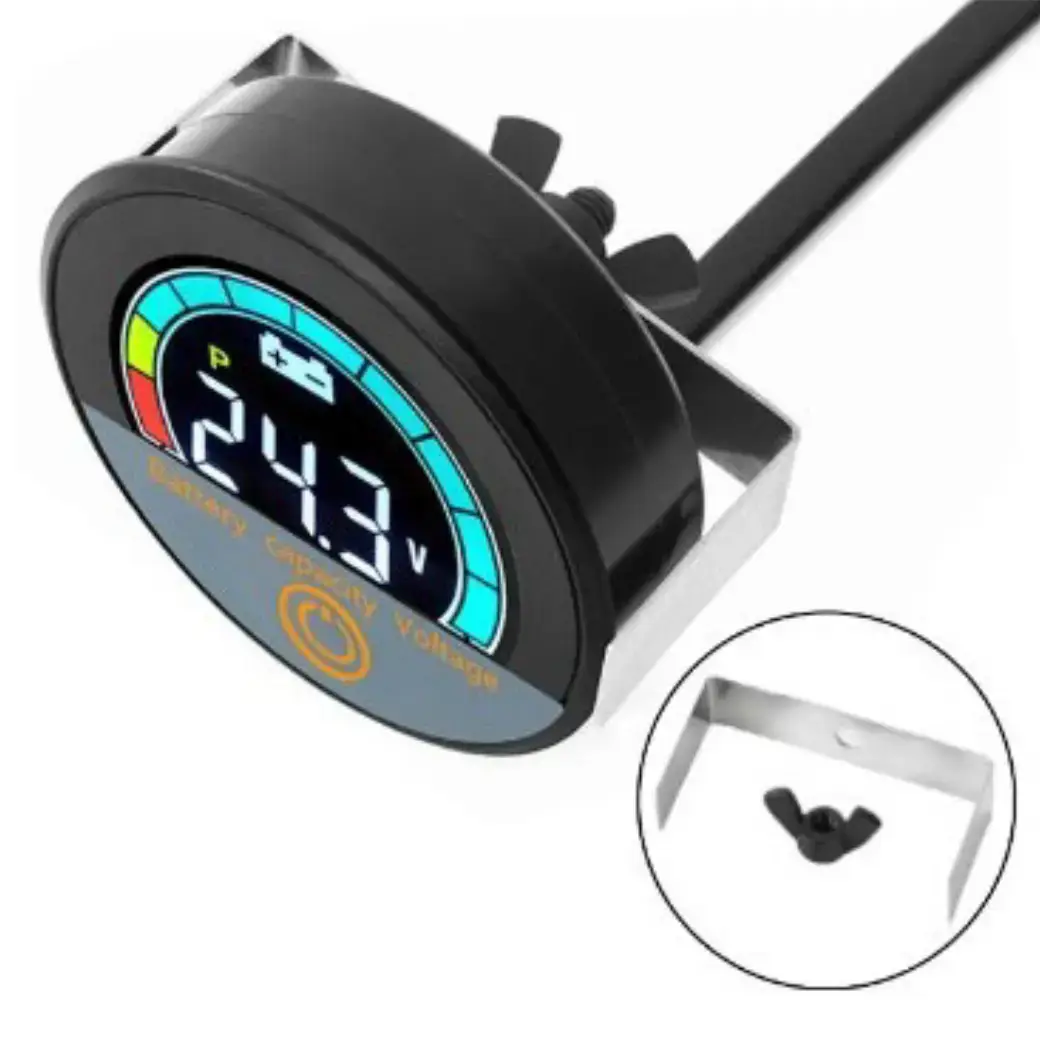

Diamètre de perçage pour montage en façade : 55 mm
Programmable : type de batterie, tension de la batterie
Protection IP55
Mode d’emploi :
L’indicateur est réglé d’usine pour une batterie 12V LiFePO4
Pour entrer en mode programmation il suffit de maintenir 2 sec le bouton appuyé.
Une fois en mode programmation appuyez brièvement sur le bouton pour faire défiler les pages.
- L 03 : pour les batteries lithium ion suivi par le nombre de cellules en série 03-22.
- F 03 : pour les batteries lithium LiFePO4 suivi par le nombre de cellules en série 03-22.
- P 12 : pour les batteries au plomb 12V, 24V, etc
- Umin : pour définir la plage linéaire pour d’autres chimies entrer la tension minimum
- Umax : pour définir la plage linéaire pour d’autres chimies entrer la tension maximum
- % de capacité : afficher On, ne pas afficher Off
- b-0 : réglage de la temporisation de l’affichage. b-0 toujours allumé, b-1 tempo 10s, b-2 tempo 20s, b-3 tempo 30s, … , b-9 tempo 90s
Pour entrer dans une page et configurer la valeur maintenir 2s le bouton, une fois dans la page la valeur clignote appuyez brièvement pour changer la valeur.
Une fois la valeur correcte maintenez 2 sec et vous vous retrouvez dans le menue des pages.
Une fois la programmation des pages terminée maintenir 2 sec le bouton appuyé pour sortir du mode programmation.
Les modifications que vous avez effectuées sont sauvegardées même si vous coupez l’alimentation de l’indicateur.
