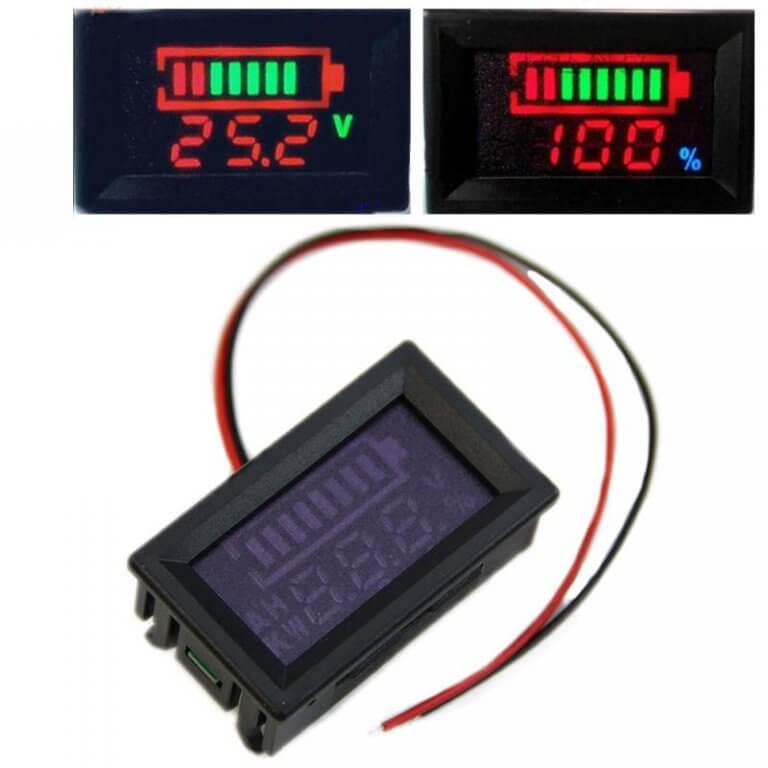

Indicateur de capacité pour batterie avec indicateur de tension à encastrer.
Il est configurable pour les batteries de 12 V, 24 V ou 48 V des technologies plomb, lithium ion, lithium fer phosphate, NiMH.

Indicateur se configure avec toutes les informations décrites dans la notice pour indiquer la capacité de batterie.

Précision d’affichage : 1% (l’indication se fait sur 3 digits)
Plage de fonctionnement : de 7 V à 70 V
Faible consommation : inférieure à 15 mA
L’indicateur se connecte par 2 fils sur le + et – de la batterie

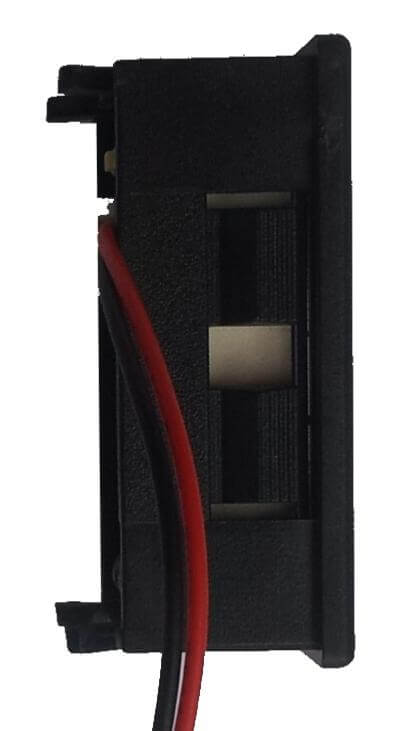

Dimensions du trou d’encastrement : 45 x 26 mm
Dimension totale : 48 x 29 x 28 mm
Température de fonctionnement : -10°C à +70°C
Ne pas exposer directement au soleil.

Changement de la configuration :

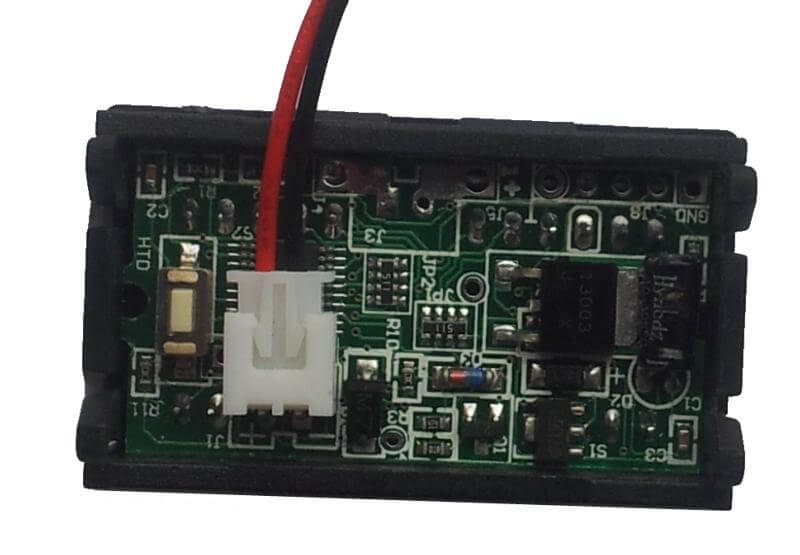

En pressant durant 3 sec le bouton à l’arrière de l’indicateur il va apparaitre un menu il suffit de faire une pression rapide pour passer à la sélection suivante.
Vous pouvez faire défiler les menus 1-U, 2-b, 3-c, 4-d
1-Ucorrespond au réglage de la tension. Pour modifier ce paramètre appuyer 3 secla tension s’affiche.
Appuyer 10 sec et la tension va augmenter pour diminuer appuyer de nouveau durant 10s.
La sauvegarde se fait automatiquement au bout d’un certain temps après clignotement.
2-b permet de choisir la technologie de batterie. Pour modifier appuyer 3 sec la tension12V s’affiche ensuite laissez appuyé pour changer la configuration:
12 V correspond à la configuration pour une batterie au plomb
3,7 V correspond à une batterie polymère lithium ion
3,2 V correspond à du lithium fer-phosphate
1,2 V correspond à du NiMH
La sauvegarde se fait automatiquement au bout d’un certain temps après clignotement.
3-c permet de choisir le nombre de cellules. Pour modifier appuyer 3 sec le nombre de cellules s’affiche.

Choix selon le type de batterie :

• plomb choix entre 1 et 10, 1 correspond à une batterie 12 V, 2 à une batterie 24 V et ainsi de suite.
• lithium ion-polymère 3,7 V choix entre 2 et 28.
• lithium fer-phosphate 3,2V choix entre 3 et 32.
• NiMH choix entre 10 et 70.
Pour changer le nombre de cellules, rester appuyé 6 sec et le nombre augmente. Pour faire diminuer appuyer de nouveau durant 6 sec.
La sauvegarde se fait automatiquement au bout d’un certain temps après clignotement.

4-d permet de changer le mode d’affichage :

V % : affiche alternativement la tension et le pourcentage de charge restant
V : affiche uniquement la tension
V % : affiche le pourcentage de charge restant

La sauvegarde se fait automatiquement au bout d’un certain temps après clignotement.

Remarque : La configuration par défaut est pour une batterie plomb vous devez donc refaire la configuration.
Une fois effectuée la configuration est conservée.
